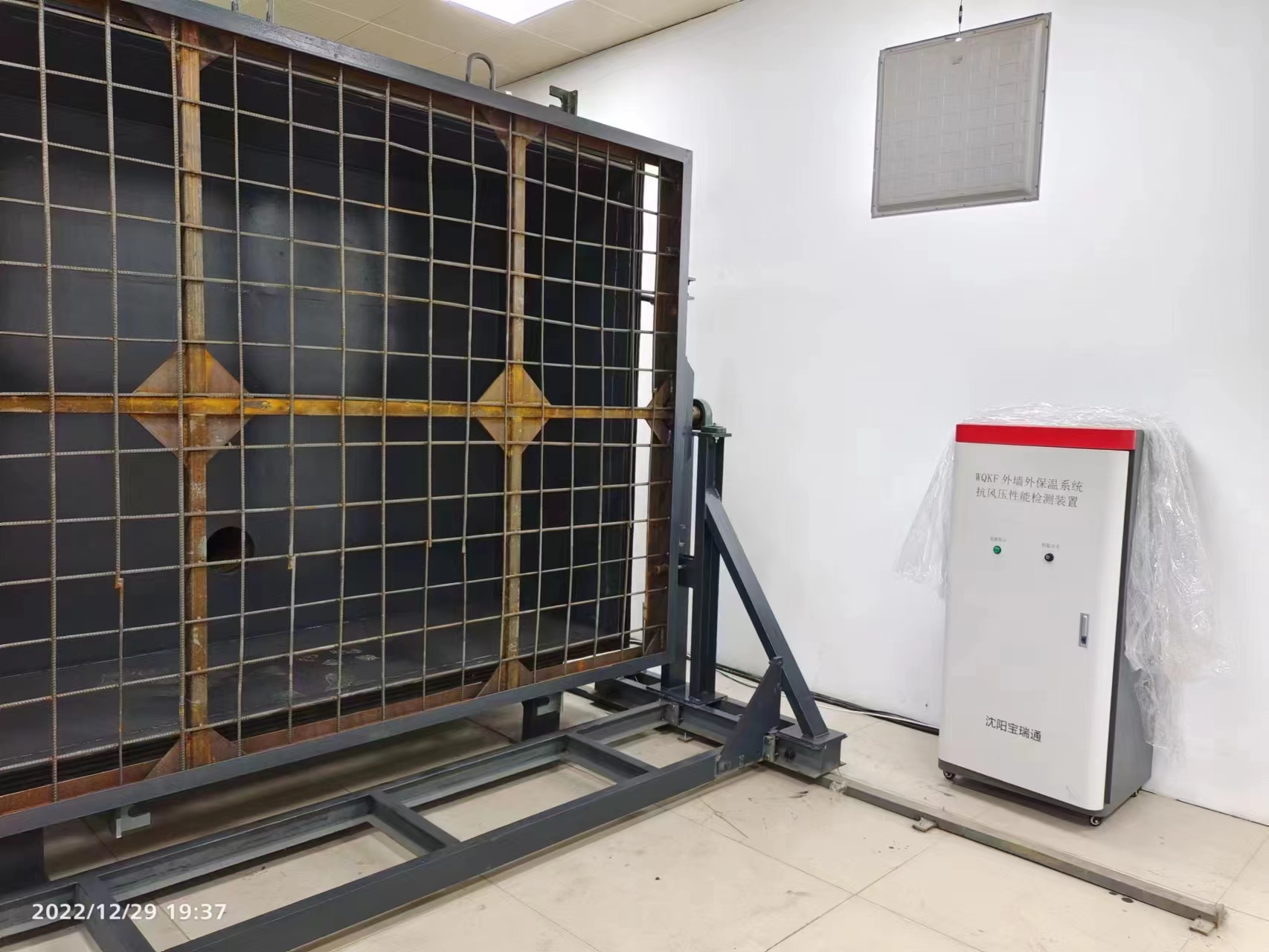

WQKF外墻外保溫系統抗風壓性能檢測裝置

一、試用標準

JG149－2003《膨脹聚苯板薄抹灰外墻外保溫系統》

JG158－2004《膠粉聚苯顆粒外墻外保溫系統》

JGJ144－2004《外墻外保溫工程技術規程》

二、技術參數

1、風壓控制范圍：0～－10KPa   精度：0.5%

2、壓力脈沖過程時間：升壓時間0.7～1.0s,高壓時間≥2s,降壓時間≥4s,

零壓時間≥3s;

3、壓力持續時間：2～3 S

4、降壓時間：≥4 S

5、循環次數：可任意設定

6、工作電壓：AC380V    22KW（三相五線）

7、照明電壓：AC220V    200W（單相三線）

三、外形尺寸

1、操作臺尺寸：1.2m×0.9m×1.3m

2、負壓箱尺寸：2.6m×2.3m×2.3m或選3.3m×2.3m×2.3m

3、電動壓力調節閥通徑：200mm

4、氣路通徑：200mm

5、穩壓系統通徑：200mm

四、產品特點

1、負壓室內有照明設備及光電測試傳感器?？刹杉嘘P(guān)檢測數據并傳輸給微機顯示器，檢測人員可隨時掌握觀察檢測狀態。

2、風壓源選用低噪聲壓力設備，壓力源配有消聲減震裝置工作時噪聲不影響工作  環境。

3、整機采用裝配式結構，便于加工，運輸、安裝或搬遷。可免除由于整機焊接可能產生的嚴重變形影響設備外觀質量?？商岣甙惭b時間2-3倍。

4、負壓室配有兩個試件安裝框，分別安裝于負壓箱兩側。底部安裝在8㎏/m輕型軌道上，試件框有滾輪，采用滾動軸承結構，試件安裝、移動、拆卸、方便、快捷。

5、試件框與負壓室安裝采用快速夾具夾緊，可在幾分鐘內完成試件安裝，該夾具為隨行夾具，可自動定位，夾緊方便，快捷。
