一、產品描述

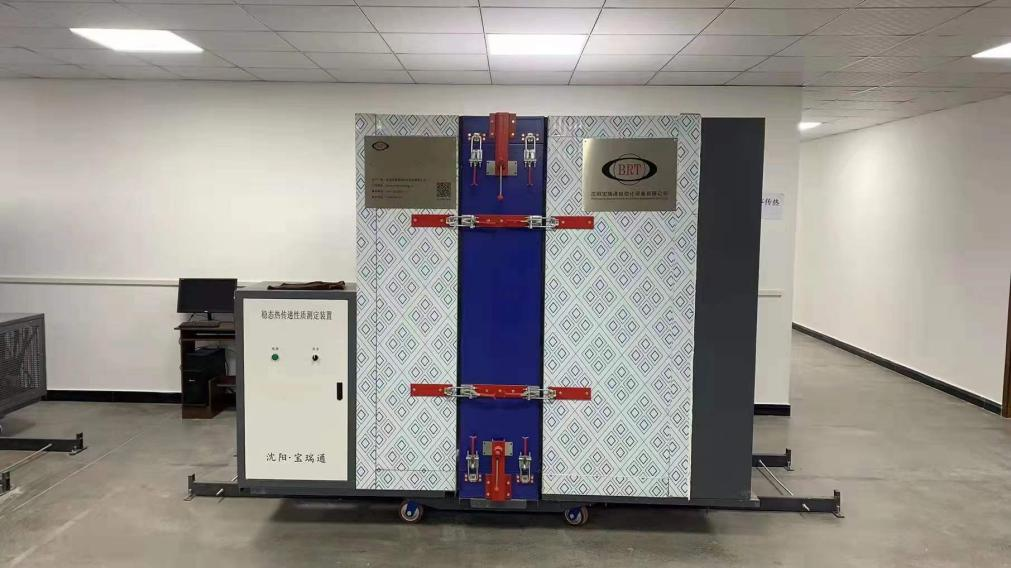

WT1212穩態熱傳遞性質檢測系統是我公司經過多年研制，吸取了以往設備及其它廠家相關產品的經驗教訓，經過幾代改進而開發的全自動檢測系統，用于建筑構件及復合板式材料穩態熱傳遞性質的檢測，不僅能滿足相關國家標準的檢測方法、檢測精度要求，更具備有：

全自動無故障運行功能。

自診斷、監測功能。

全過程存儲實驗記錄、打印原始數據功能。

二、適用標準

GB/T13475-2008《建筑構件穩態熱傳遞性質的測定  標定和防護熱箱法》

三、技術參數

（一）主要性能參數指標

1、計量箱控溫范圍： 10～50℃

測量精度：±0.2℃

控溫波動范圍：0～0.1℃

2、冷室控溫范圍： -10～－21℃

測量精度：±0.2℃

控溫波動范圍：0～0.2℃

3、防護箱控溫范圍：10～50℃

測量精度：±0.2℃

控溫波動范圍：0～0.1℃

4、計量箱功率測控范圍：0～800W，精度：0.2級

5、計量箱穩態功率波動范圍：0.1～1W

6、測試效率：

測試一個構件總耗時約：6～8小時

7、試件外形尺寸： 長×寬×高＝ 1450×（≤400）×1450（mm）

8、設備外形尺寸： 長×寬×高＝ 2600×1900×2100（mm）

9、計量單元尺寸： 長×寬＝1200×1200（mm）

10、配帶動力： 交流380V，功率8kW，三相五線制

11、適用場地面積：長×寬×高＝ 3880×5000×2350（mm）

四、溫度點的布置數量：

1、計量箱：(共59點)

⑴ 內表面：每個壁面布置5點，5個面，共25點。

⑵ 計量箱空間：分為上中下三層，每層3點，共9點，每點溫度距試件表面距離為50～150mm。

⑶ 計量箱外表面每個壁面與內表面對應布置5點，5個面，共計25點。

2、試件（或標定時的標準試件：容重不小于18kg、厚度為70～200mm、面積與洞口尺寸相符且已知熱導G值的膨脹聚苯板）： (共18點)

 ⑴ 熱表面：分上中下三層，每層3點，均布共9點；

 ⑵ 冷表面：分上中下三層，每層3點，均布共9點；

3、冷箱空間：（共9點）

分為上中下三層，每層3點，共9點，每點溫度距試件表面距離為50～150mm。

共計：86點

五、產品特點:

1．采用防護熱箱法，不受外界環境影響，占地面積小。

2．制冷冷凝機組采用頂出風結構，性能高節省空間。優于其他同類廠家。

3．試件移動車采用萬向輪，移動靈活。

4．試件框采用可拆分結構，墻體試件安裝特別方便。

5．測試重復性好，精度高。重復性＜5%。

6．智能化控溫，并具有多臺電腦聯機監控功能。

7．測試周期短10～14小時。
