采暖散熱器熱工性能檢測裝置

一、品牌型號

寶瑞通CNSR-40

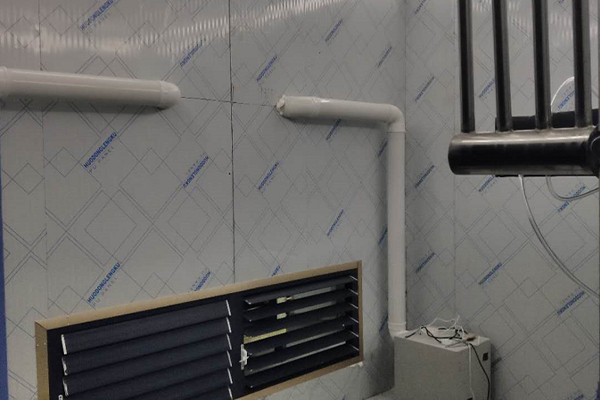

二、外觀結構

三、產品描述

主要按照GB/T 13754-2017《采暖散熱器散熱量測定方法》和相關國家標準，檢測各種散熱器熱工性能，包括鋼制柱型散熱器、鋼制板型散熱器、灰鑄鐵柱型散熱器、灰鑄鐵翼型散熱器、灰鑄鐵柱翼型散熱器、鋁制柱翼型散熱器、鋼制閉式串片散熱器、鋼制翅片管對流散熱器、鋼管散熱器等。

四、適用標準

GB/T 13754-2017《采暖散熱器散熱量測定方法》

五、技術參數

1.設備外形尺寸：長×寬×高 5200×5200×4200

2.配電柜外形尺寸：長×寬×高  600×450×1800

3.環境空間內腔尺寸：長×寬×高 5000×5000×4000

4.配帶動力：交流380V，功率45KW

5.夾層寬度：0.5m

6.環境控溫精度：±0.5℃

7.流量控制精度：±2%

8.室內基準點空氣溫度：18℃±0.1℃

9.進出口水溫控溫精度：±0.2℃

10.采暖散熱器：進口水溫：95℃（標準工況）

11.出口水溫：70℃（標準工況）

六、設備結構說明：

1.微機系統：

計算機輸出信號經I/O和D/A轉換控制相應執行元件，實現控溫、計算、溫度采集、打印測試報告、顯示過程曲線等功能。人機對話窗口可逐一顯示國標中所要求的溫度值，并具備自診斷功能，即任意一點溫度探頭出現故障，計算機可自動排除該點產生的影響，并顯示故障點位置，而不影響整個測試過程的正常進行。

2.電氣柜

實現微機系統與執行元件的強弱電轉換，并安裝有相應的執行元件。

3.穩壓電源

保證供給電熱元件穩定電壓。

4.熱工小室：

（1）材料：采用Q235制成，骨架由方管構成，結構穩定。

（2）內凈尺寸：4000×4000×2800±0.2m

（3）所含主要元器件：散熱器定位裝置，傳感器付著線，照明燈，濕度傳感器，溫度傳感器。

（4）結構特點：小室設有密封門，被試件可方便地沿此門進入小室內，安放在試件定位架內。側面設有檢修梯，方便操作人員檢修。

5.試件定位裝置：

（1）材料：采用“不銹鋼”制成。

（2）外形尺寸：200×100×300

（3）結構特點：采用現場安裝方式，與小室連成一體，散熱器只要放在其上就已經滿足國標中各種定位尺寸要求。

6.外環境保溫室：

（1）材料：采用“單面不銹鋼夾芯彩鋼板”制成。

（2)內凈尺寸：5000×5000×4000

(3)所含主要元器件：循環風道，導流板，散流器，回風口，溫度傳感器。

7.水循環系統：

由循環泵，水箱管路，電磁流量計,電動調節閥,電動球閥,換向采樣稱重系統以及被測試件組成。

8.風循環系統：

采用沈陽谷輪直冷空調機組與配有蒸發器的保溫箱式風機聯合運行，輔以可控加熱器，使外環境達到國標中要求的穩態條件。我公司所選制冷機組不僅具有過壓、過熱、低溫啟動等多項自診斷保護功能，而且由于主機采用低溫酯類合成油，因此可做到在任何自然環境下終身免維護，長期無故障連續運行。

七、產品特點

1．該產品具有自動檢測系統

2．采用品牌計算機控制，設備設計合理，結構先進、工藝性能良好

3．電腦界面親切友好、測試數據準確、可靠.
