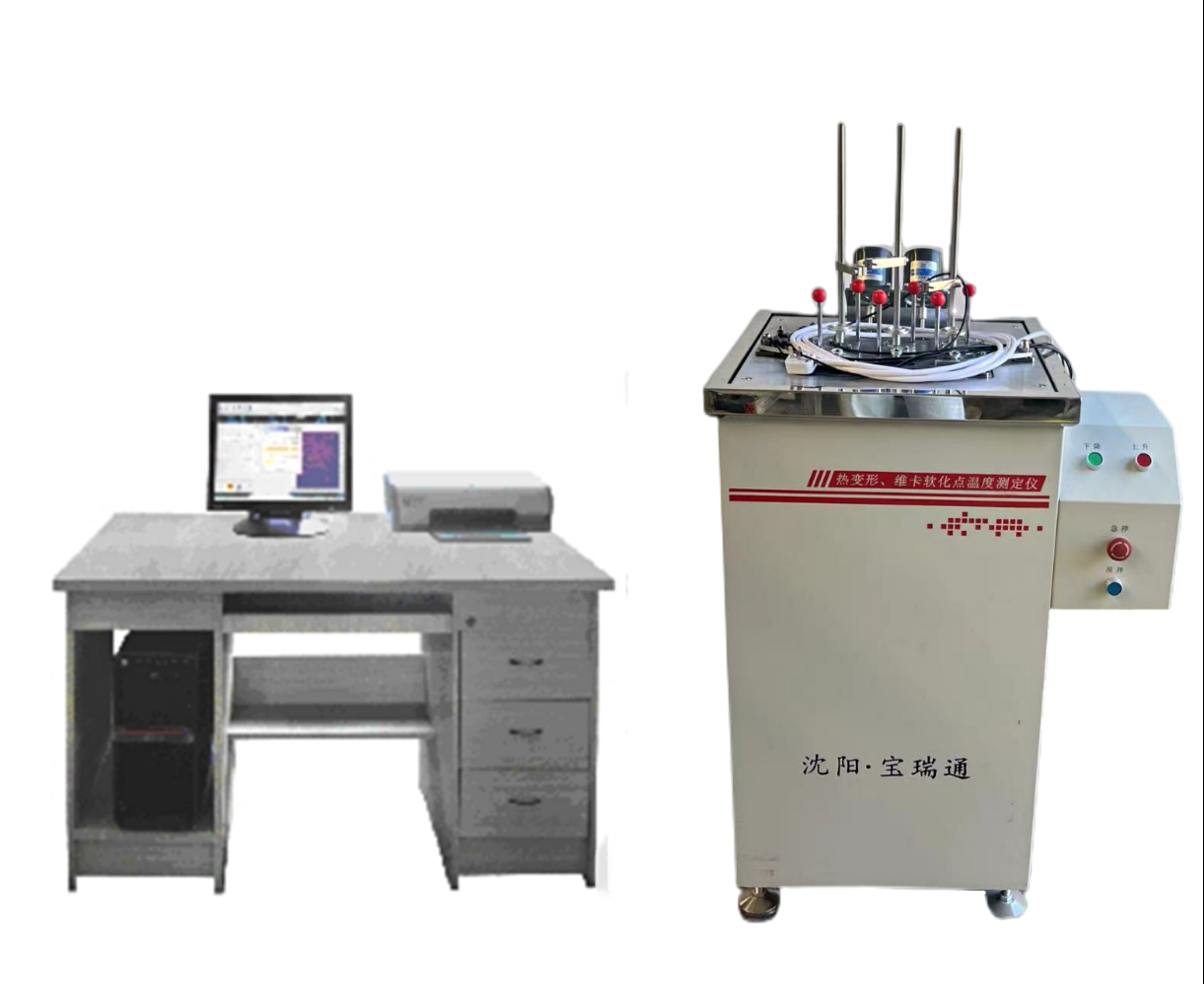

WK3維卡軟化溫度測定儀

一、產品描述

WK3型智能熱變形維卡軟化溫度測定儀是我公司自行研制開發的新型檢測設備，該設備不僅可以測定硬聚氯乙烯(PVC-U)管材及管件、熱塑性塑料的維卡軟化溫度，還可以測定硬質的模塑材料和板材，該設備廣泛用于各省、市、地縣級產品質量檢驗機構、科研院所及生產廠家等單位。

該測定儀采用微機自動控制試驗過程，對保溫浴槽內的溫度進行自動跟蹤控制，顯示并打印升溫曲線及各個被試件的位移溫度變化曲線，自動生成實驗原始記錄，便于對被試材料進行軟化特性分析。其測溫、控溫精度高于國家標準中的技術要求，使測定結果更加準確可靠，是一項逐漸推廣普及的新型檢測儀器。

二．適用標準

GB/T 8802-2001 《熱塑性塑料管材、管件維卡軟化溫度的測定》

GB/T 1633-2000 《熱塑性塑料維卡軟化溫度(VST)的測定》

GB/T 1634.1-2004/ISO75-1:2003 《塑料 負荷變形溫度的測定　第1部分：通用試驗方法》

GB/T 1634.2-2004/ISO75-2:2003　《塑料 負荷變形溫度的測定　第2部分：塑料、硬橡膠和長纖維增強復合材料》

三．技術參數

1．供電電源：～380V、2、2kW

2. 壓針橫截面積：1mm2

3．壓頭半徑：  R 3 mm

4．熱變形負載(壓頭、負載桿)最小重量為80±2.5% g

5. 維卡軟化負載(壓針、負載桿)最小重量為84±2.5% g

6．升溫速率： 5±0.5℃/6min～12±1.0℃/min內任意可調。

(本儀器控制精度高達50±1℃/h～120±2℃/h)

7. 實驗介質：0#(或10#)變壓器油

8．變形測量裝置：位移傳感器    精度為:0.01mm

9. 溫度測量裝置：鉑電阻溫度傳感器  精度為:0.5級

10.試件數量：可同時檢測三種相同試件或不同材質試件。

11．該系統微機部分要同時顯示并打印三條(溫度—位移)關系曲線及升溫速率(溫度—時間)曲線，以便對被試件材料進行軟化特性分析。

12．在測試過程中每個被試件達到預期軟化點溫度時，均有音樂提示，整個測試結束后亦有音樂報警提示實驗員結束測試。

13．外形尺寸：長　L； 寬　W；　高 H；單位：mm

   L×W×H=710×620×1580

四、產品特點

采用智能調節，數字校正控溫系統，測量精度達0.2級。

1．維卡軟化溫度測定架：主要用來安放試樣，施加負載及讀取維卡軟化溫度VST；

2．保溫浴槽：結構上主要由：保溫箱、介質油（如硅油、變壓器油、液體石臘等）、加熱器、攪拌器、冷卻器及試樣安裝板等組成，主要用于滿足試驗所需的溫度環境，快速冷卻液體傳熱介質，以備再次試驗等功能；

3．控溫操作箱：主要由控溫元件、控制儀表、傳感器、電器元件等組成，用于控制系統恒溫油浴等速升溫等功能。

五、工作原理

1． 維卡軟化溫度測試原理是將試樣置于液體介質中，在一定的等速升溫條件下，在一定的負荷作用下，試樣被1mm2壓針壓入深1mm時的溫度。

2． 熱變形溫度測試原理是將常溫下硬質的模塑料和板材試樣浸在一種等速升溫的合適液體傳熱介質中，在簡支梁的靜彎曲負載作用下，試件彎曲變形達到規定值時的溫度。

六、配置清單
