一．產品描述

QG材料切割器是我廠根據聚苯板保溫性能試驗中關于試件尺寸要求而設計的一款專用聚苯板材料切割器,結構簡單,調節方便,能夠準確的限制材料的外形尺寸。

二．技術參數

1．設備外形尺寸：長×寬×高 890 mm×630 mm×700 mm

2．Z大通過材料厚度: 200mm

3．Z大成形尺寸：長×寬×高 600 mm×600 mm×150 mm

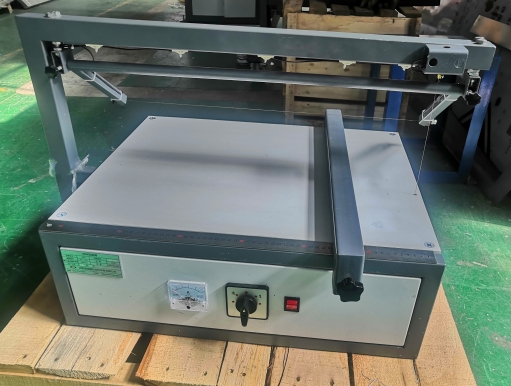

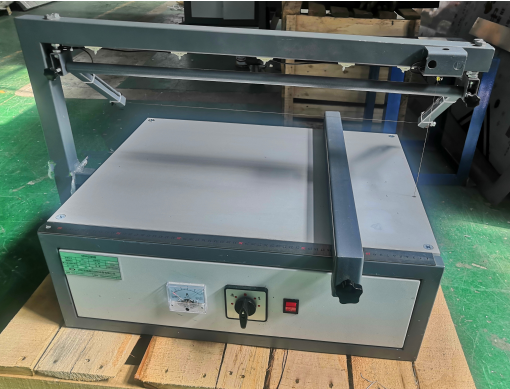

三.設備結構

本設備共有水平和豎直方向兩條電阻絲，分別用于試件高度和周邊的切割。其中水平方向電阻絲的高度可調整，并用緊定螺釘固定，高度值用高度尺測量，電阻絲的松緊度用配重調節。豎直方向電阻絲則靠擋塊定位，擋塊移動方向上有標尺標示刻度，電阻絲的松緊度用調整螺母調節。

配電箱在底部，由電源指示、電流表及切換旋鈕組成，旋鈕共分三位，對應位置均有數字標識，其中0為關閉狀態，1為豎直方向電阻絲小電流接通工作，適于試件周邊慢速進給切割：2為豎直方向大電流接通狀態，適于試件周邊快速進給切割；3為水平方向小電流接通狀態，適于厚度方向慢速進給切割；4為水平方向大電流接通狀態，適于厚度方向快速進給切割。水平和豎直方向的電阻絲不同時工作。
