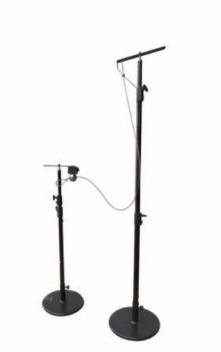

KCJ外墻外保溫系統抗沖擊試驗裝置詳情

一、產品描述

外墻外保溫系統抗沖擊檢測儀是我公司根據JGJ144-2004《外墻外保溫工程技術規程》A.5和B.3條、JG/T158-2013《膠粉聚苯顆粒外墻外保溫系統材料》7.3.4條研制的實驗裝置。

該裝置可對外墻外保溫系統進行實驗室和現場試驗。該裝置結構簡單，使用方便，高度可調。采用磁力抓球方式，操作方便。整機移動方便，適于在現場和實驗室使用。

二、技術參數

鋼球重量及數量∶

500g兩個、1000g兩個、φ50.8mm535g一個、φ63.5mm1045g—個

沖擊高度調節范圍∶0.5～1.3米

整機可提升Z大高度∶ 2.6米

三、使用方法

在現場檢測墻體時，將掛球架立于墻邊，調整好高度，使球體中心點對正沖擊點。將抓球架立在旁邊，抓球裝置高度對在掛球架上的刻度位置，高刻度距球沖擊中心1.02米，低刻度距球沖擊中心0.61米。旋轉抓球裝置吸住球，移動抓球架，使鋼絲繩拉支，旋轉抓球裝置放球，沖擊墻體。

在實驗室檢測時，試件飾面向上，抗沖擊儀抓球架放在試件旁邊或上面，吸住鋼球向下對正沖擊位置，用直尺測量調整沖擊高度，放球沖擊試件。
