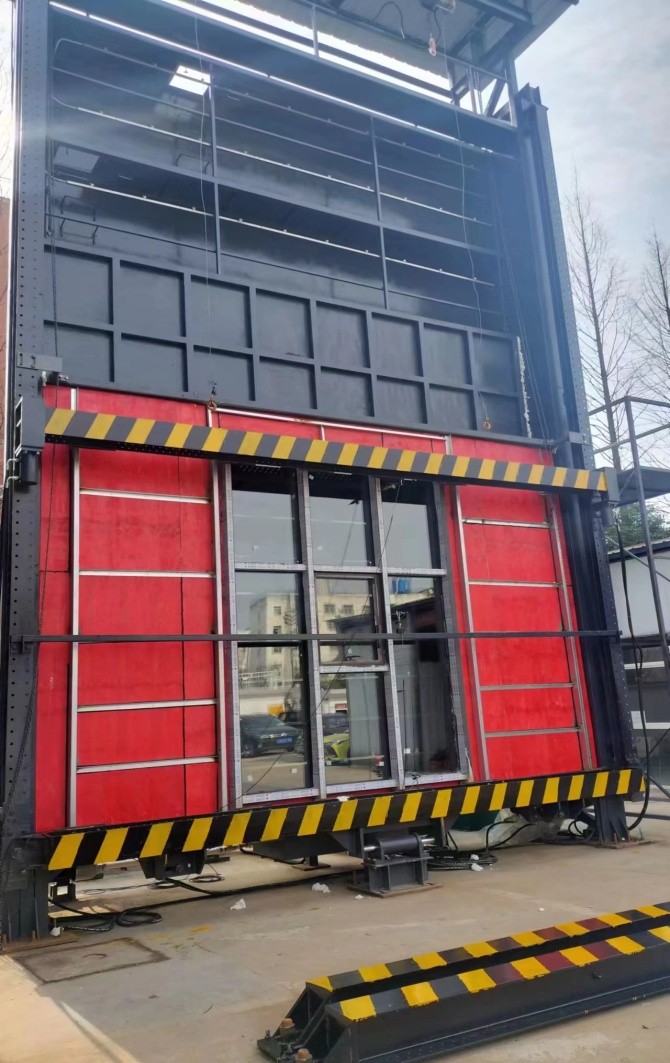

幕墻物理性能檢測設備

一、產品描述

本系統融合了當代多項先進的計算機控制技術、變頻調速技術、智能儀表通訊技術、智能閥門驅動技術、圖形技術、實時數據庫技術；具有動態逼真的圖形顯示、平穩準確的過程控制、豐富的數據查詢、友好的人機接口等功能特點。本系統具有運行速度快、占用系統資源少等特點，在Windows平臺上都能可靠運行。

用于檢測玻璃幕墻、金屬幕墻、石材幕墻、復合幕墻及點支式幕墻等各種新型幕墻的氣密、水密、抗風壓及建筑幕墻層間位移性能檢測。

二、引用標準

1. GB/T15227-2019《建筑幕墻氣密、水密、抗風壓性能檢測方法》

2. GB/T21086-2007《建筑幕墻》

3. GB /18250-2015《建筑幕墻層間位移性能分級及檢測方法》

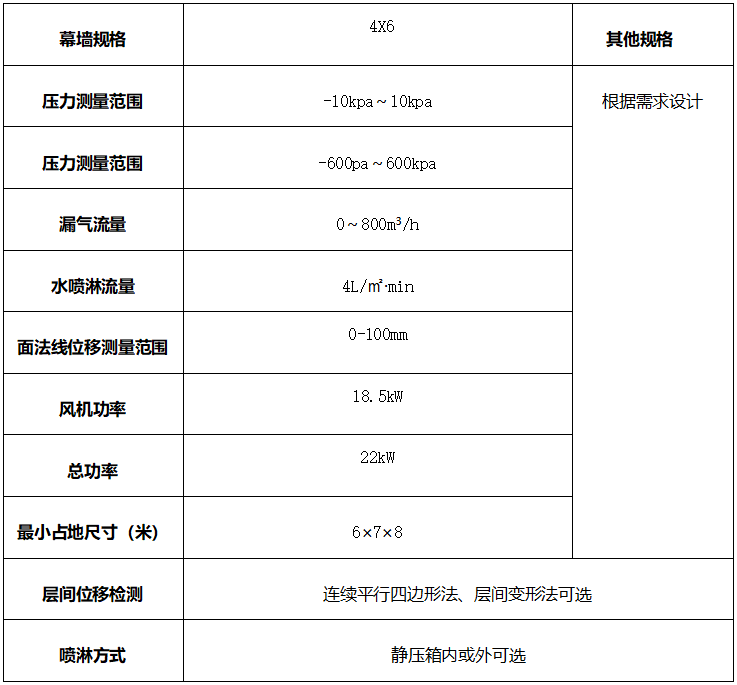

三、主要性能參數

1、風壓控制指標：

（1）控制精度

氣密性檢測控制精度：準確至1Pa

水密性檢測：控壓目標值的1.5%

抗風壓變形檢測：控壓目標值的1.5%；反復加壓檢測：控壓標值的2%；定級或工程檢測的安全檢測控壓目標值的2%。

（2）控壓速度

氣密性檢測：正負壓的附加空氣滲透量、固定部分空氣滲透量及總空氣滲透量的升壓檢測控壓全過程需時10～15min。

水密性檢測：加壓速度：60Pa～120Pa/S，全過程需時50～60min。

抗風壓檢測 ：

a、預備加壓速度：80Pa～120Pa/S

b、變形檢測加壓速度：30Pa～80Pa/S

c、反復加壓檢測加壓速度：300Pa～400Pa/S

d、定級或工程檢測加壓速度：300Pa～500Pa/S

全過程需時10～12min2、風機和風壓：

幕墻綜合物理性能試驗機，采用高壓風機，能滿足Z新國家標準規定的要求。

風機使用交流變頻調速電機，配以大功率變頻器，很大地降低了風機的使用噪聲，降低了風機的起動扭矩，可以大大增加風機的使用壽命，減小風機起動時對電網的沖擊。

3、噴淋水路和淋水量：

噴淋水路，由水源、增壓泵、流量計、流量調節閥、分水器、分路控制閥和隱形噴頭等組成，可以在任意大小的范圍內，形成連續、均勻的水膜，噴水量能達到4L/㎡·min以上。

4、層間位移檢測系統由液壓站系統、位移傳感器組成，滿足試驗標準要求。
