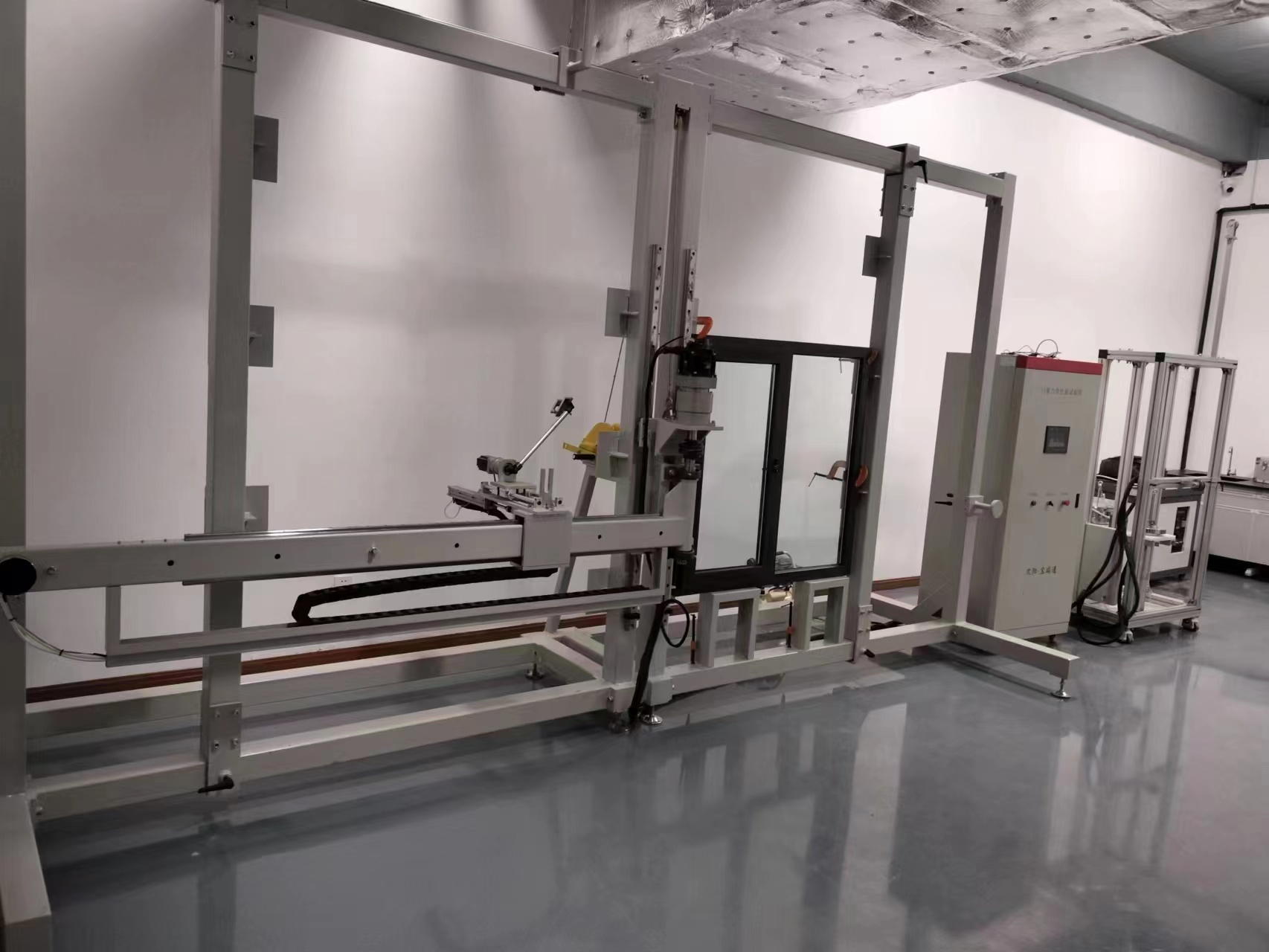

門窗力學性能試驗機

（門窗力學性能/反復啟閉綜合試驗機）

一、產品描述

本試驗機是根據國標GB/T 24601-2009《建筑窗用內平開下懸五金系統》和GB/T29739-2013《門窗反復啟閉耐久性試驗方法》的相關規定設計研發的，可對標準中的反復啟閉及內平開下懸反復啟閉的性能進行檢測。本試驗機采用國外先進技術，設計合理美觀，廣泛應用于各種門窗的耐久性能試驗，是科研機構、大專院校、有關生產單位進行質量檢驗的常用設備。

二、適用標準

GB／T 29739-2013 門窗反復啟閉性能檢測方法

GB/T 24601-2009 建筑窗用內平開下懸五金系統

GB／T 14154-1993塑料門 垂直荷載試驗方法

GB／T 11793-2008塑料門窗力學性能及耐候性試驗方法

GB／T 9158-2015 建筑用窗承受機械力的檢測方法

GB／T 29048-2012 窗的啟閉力實驗

GB／T 29555-2013 門的啟閉力試驗

GB／T 29049-2012 整樘門 垂直荷載試驗

GB／T 14154-1993塑料門 垂直荷載試驗方法

GB／T 29530-2013平開門和旋轉門 抗靜扭曲性能的測定

三、技術參數

1.電源電壓：380V。

2.門窗（扇）開啟角度：0°-90°

3.門窗（扇）開啟速度：0.2m/s—0.5m/s可調

4.下懸功能：自由下懸，電機驅動關閉，關閉速度0 m/s—0.5m/s可調

5.開啟位置停頓時間：1s——4s可調

6.試驗次數0——99999次，可設定，帶斷電記憶功能

7.試件Z大尺寸：2400*2000*100（高、寬、厚）；

8.設備外形尺寸：4840*800*2670（長、寬、高）；

四、產品特點

試驗臺的整體結構采用鋼結構，部件焊接，整體拼裝，有利于安裝和拆卸，并設有膨脹螺栓孔用于固定。在試驗臺中，窗扇的開啟，鎖緊這些動作分別由兩個不同的步進電機驅動，并配有不同減速機，使動作速度達到試驗要求。

結構框架采用鋼結構，有利于安裝和拆卸，并設有膨脹螺栓孔用于固定，確保試驗臺的穩定性。

大臂轉動機構由步進電機、減速機、軸承、懸臂梁等零部件組成，用來完成平開啟閉試驗。懸臂梁也采用鋁型材制作安裝，以減小自身重量對試驗臺穩定性的影響。在懸臂梁上下各安裝有滑軌，用來安裝窗扇壓緊機構和窗扇鎖緊機構。由步進電機帶動懸臂梁的擺動，通過電氣程序控制步進電機轉動的速度和角度。

大臂提升機構的作用是為了適應不同規格窗扇的尺寸，調節大臂轉動機構的高度，使窗扇執手或鎖具能夠與鎖緊機構順利安裝。

窗扇鎖緊機構主要由兩臺步進電機、減速器、氣缸、滑軌等組成。通過編程控制兩機構聯動工作，完成反復啟閉試驗。機構中的結構件我們也設計為鋁合金材料。

大臂鎖緊機構是為了保證在懸臂梁到位后能夠固定牢固，不受其它外力的影響。鎖緊機構我們采用電磁鐵鎖緊，在懸臂梁旋轉到位后，控制系統發出指令，電磁鐵通電，將懸臂梁牢牢吸住。

五、檢測項目

GB／T 11793-2008——4.4.3懸端吊重試驗

GB／T 29049-2012 整樘門 垂直荷載試驗

GB／T 14154-1993塑料門 垂直荷載試驗方法

GB／T 11793-2008——4.4.4翹曲或彎曲變型試驗

GB／T 11793-2008——4.4.5扭曲變型試驗

GB／T 11793-2008——4.4.6對角線變形試驗

GB／T 11793-2008——4.4.7撐擋試驗

GB／T 11793-2008——4.4.8開啟限位器試驗

GB／T 11793-2008——4.4.10大力關閉試驗

GB／T 29530-2013平開門和旋轉門 抗靜扭曲性能的測定
