一、產品描述

平板型太陽能集熱器。
真空管太陽能集熱器。

二、適用標準

按照國標GB/T4271-2007 、GB/T17581-2007、GB/T6424-2007 、GB/T17049、GB/T18708、GB/T19141集熱器熱性能測試方法執行

三、技術參數

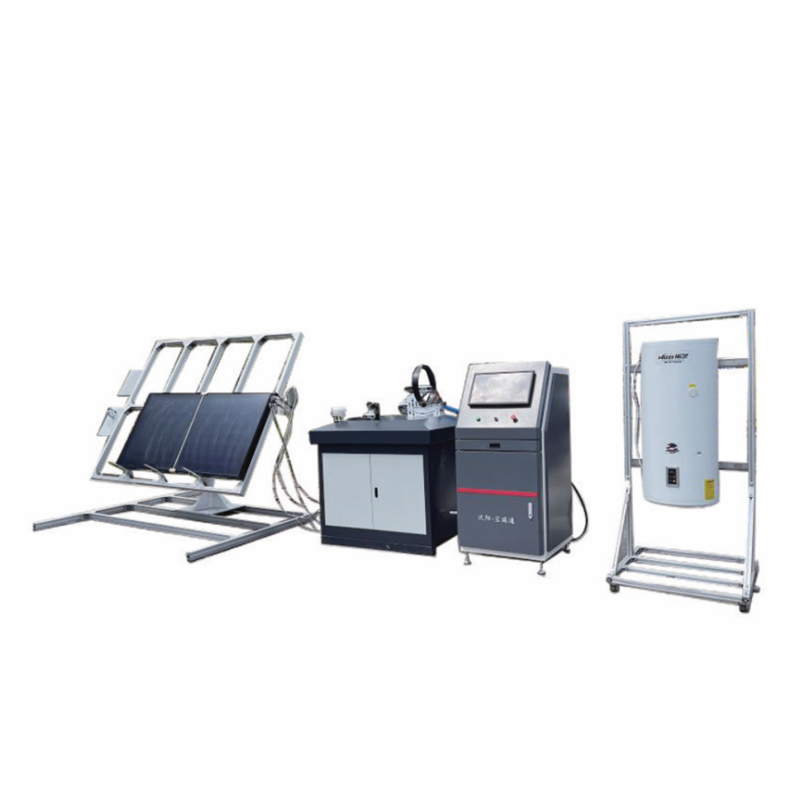

四、系統配置：

1.BRT-2B 太陽能集熱器熱性能測試儀（含全套傳感器）  1套
2.BRT-2B-KG1型太陽能集熱器系統控制            1臺
3.BRT-CZ-XT1旋轉測試                  1臺
4.BRT-CZ-HW1恒溫測試                  1臺
5.BRT-CSX1儲水                     2臺
6.BRT-HY2太陽能熱水系統恒壓試驗            1臺

恒溫測試臺：

1.溫度控制范圍：10℃～80℃，精度：±0.5℃
2.溫度穩定范圍：10℃～80℃，精度：±0.1℃
2.流量控制范圍：0～0.25m3/h，精度：＜0.5%
3.壓力控制范圍：0～0.1MPA， 精度：＜50PA
4.供 電 電 壓： 380V（±10%），50Hz(±2%)，功率：10KW TRM-CZ-HW1恒溫測試臺
5.外觀尺寸及重量：金屬外殼1m×1m×0.8m
6.重量：100Kg
7.管道隔熱保溫：

旋轉測試臺：

1.結 構：鋼制傳動結構，表面噴塑處理，手動二維旋轉方向，機械定位。
2.承載重量：500Kg
3.測試臺面尺寸：3m×2m （可同時安放兩臺集熱器）
4.旋轉角度：上下：0～90度，左右：0～360度
5.整體重量： ＜190Kg
6.開放式結構，不遮擋真空管太陽集熱采光面，不妨礙真空管太陽集熱器及其進出口的隔熱保溫，不影響空氣沿真空管太陽集熱器各個面的自由流動。真空管太陽集熱器的***邊離的地面應不低于0.5m。在屋頂上進行試驗時，臺架距屋頂邊緣應大于2m，以減小沿建筑物墻面上升的熱氣流的影響。
7.日晷： 根據標準要求集熱器與太陽入射角成各種角度，用日晷與旋轉測試臺配合完成。其中用日晷監測太陽的位置（出廠前已對日晷進行標定，刻度盤有集熱器測試所需專業（0，15，30，45，50，60）刻度標號）。

系統控制器：

a.控制臺結構：鋼制結構，表面噴塑處理，室外全天侯工作結構，測量儀器嵌入式安裝，尺寸：1100×800×750。
b．系統供電：380V（±10%），50Hz(±2%)。
c．控制方式：手動輸入信息，自動完成控制，光電指示運行狀態。
d．由交流接觸器組成控制邏輯開關，實現各路工作切換。
e．通過微機通訊接口實現測試儀器的數據共享，同時發出控制信息。
f．安全保護功能，負載過流過溫，自動斷電。
g．控制負載：小于20A/路。
h．控制通道：小于60路，檢測通道：小于80路。

蓄水箱：

a.材 料：304不銹鋼材質（食品級飲用標準）。
b.結構尺寸：圓型水箱，雙層保溫結構，聚氨酯保溫材料與水箱一體成型直徑：內桶厚度：0.8mm，外桶厚度：0.5mm(尺寸可根據要求定制)。
c.容 量：0.6m3 。
d.加熱器安裝接口：6路。
e．上下限水位報警接口：2路。
f.上下水泵接口：2路。

五、運行環境：

1．場地：室外正對南方，東南西三方向無陽光遮擋陰影，水泥澆注平面，承載重量：300公斤/平方米，室外面積大于50平方米，室內面積大于3平方米，之間距離小于20

2．上下水管路齊備，水壓大于1.5公斤壓力，管路直徑標準6分管。

3. 現場電源：電壓：380V（±10%），50Hz(±2%)，電流：20A 帶室外配電箱。

4．環境溫度：-40℃～60℃。

5．相對濕度：≤90%。
