一、產品描述：

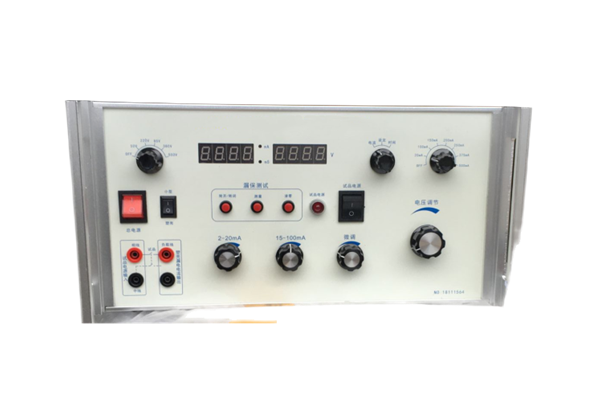

帶記憶電流檔位、錯誤接線自動保護、高精度采樣控制器，主要用于漏電斷路器剩余電流動作特性出廠校驗。直讀電流、電壓、動作時間，采用航空工業硬質鋁型材高檔機箱，冷軋鋼鈑金噴涂封裝，進口調節電位器。測試儀可作為生產廠家、電器檢測站、用戶單位校驗、檢驗、驗收的專用測試儀器。

二、適合標準

符合國家標準《剩余電流動作保護器》（GB6829—95）中第8.3條和GB16917.1—2014中第9.9條驗證AC型交流脫扣器動作特性要求的專用測試儀器。

三、技術參數：

（一）基本參數：

1.提供剩余電流：

a.可調剩余(微調也能小范圍調整)2～20mA、20～100mA二檔；

b.不可調剩余電流： 150mA、200mA、250mA、375 mA、500mA共五檔；

2.提供的試品電壓：50V、220V、85V、380V、500V五檔(50V、85V、380V,500V為短時工作制。)

3.測量顯示：三位半發光晶體數碼管。

4.測量分辨率：

a.剩余電流：0.01 mA；

b.動作時間：1ms。

5.測量量程：

a.剩余電流：20mA、200mA、2A三檔；

b.動作時間：2s（超過可用循環讀數累計）。

6.測量精度：

a.剩余電流：±1%；

b.動作時間：±0.2%，讀+2ms和±1字。

7.儀器電源：AC220V±10%，Z大功耗：50VA。

8.外型尺寸：410×255×200（長×寬×高），不包括機腳和手把。

9.溫度0—40攝氏度；

10.相對濕度20—85%。

11.2P的斷路器，電磁式1P＋N、2P、3P、3P+N、4P的斷路器均能測試。

12.模擬剩余電流適合于額定剩余動作電流在500mA以下的各種類型剩余保護器。試驗電壓值可由波段開關選擇：50V、220V、85V、380V、500V，每檔電壓連續可調。
