管材環剛度試驗機

一、品牌型號

寶瑞通WGD-200

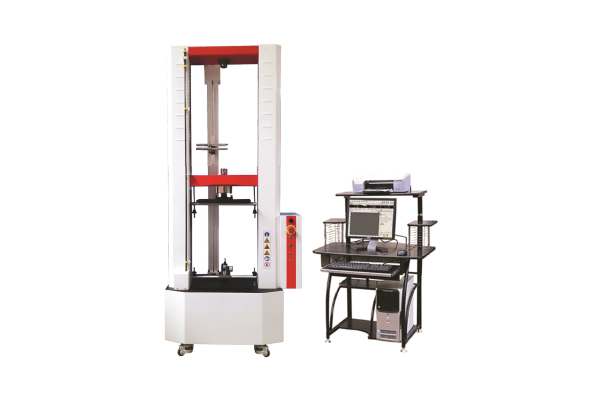

二、外觀結構

三、產品描述

用于管材公稱直徑DN≤1000mm；各種金屬、非金屬、復合材料、異形管材進行環剛度試驗、環柔度試驗、壓扁試驗、蠕變比率試驗連續試驗（1000h/42d）、撓曲水平等力學性能指標的測試及研究。

聚乙烯（PE）管材、硬質聚氯乙烯（UPVC）管材、氯化聚氯乙烯（CPVC）管材、交聯聚乙烯（PE-X）管材、三型聚丙烯（PP-R）管材、聚丁烯（PB）管材、聚苯乙烯（PS ）管材。

UPVC排水管材、UPVC給水管材、鋁塑料復合（PAP）管材、鋼塑復合（SP）管材、聚丙烯（PP ）管材、聚丙烯PPR熱水管材、工程塑料（ABS）管材。

玻璃鋼夾砂（RPM）管材、玻璃纖維增強塑料夾砂管材（FRPM）、PVC芯層發泡管材、交聯PE管材、聚乙烯硅心管材、PVC-U雙壁波紋管材。

石油輸送管道、流體輸送管道、化工管道、液氣水暖輸排送管道、建筑（住宅）管道、農業灌溉管道、基礎設施管道、通訊保護管道。

四、適用標準

GB/T9647-2015熱塑性塑料管材環剛度的測定Thermoplastics pipes-Determination of ring stiffness；

GB/T18042-《熱塑性塑料管材蠕變比率的試驗方法》；

GB/T14452-《材料彎曲力學性能試驗方法》；

GB/T18477.1-埋地排水用硬聚氯乙烯(PVC-U)結構壁管道系統 第1部分：雙壁波紋管材Unplasticized polyvinyl chloride (PVC-U) structure wall pipline system for underground soil waste  drainage-Part1: double wall corrugated pipes；

GB/T18477.2-2011埋地排水用硬聚氯乙烯(PVC-U)結構壁管道系統 第2部分：加筋管材；

GB/T18477.3-《埋地排水用硬聚氯乙烯（PVC-U）結構壁管道系統 第3部分：雙層軸向中空壁管材》

GB/T21238-《玻璃纖維增強塑料夾砂管》Glass fiber reinforced plastics mortar pipes；

CJ/T270-聚乙烯塑鋼纏繞排水管Steel reinforced spirally wound Polyethylene(PE) drainage pipe；

JT/T529- 預應力混凝土橋梁用塑料波紋管Plastic bellows for prestressed concrete bridge；

JG225-預應力混凝土用金屬波紋管Corrugated metal ducts for prestressed concrete；

GB/T18742.1-冷熱水用聚丙烯管道系統 一部分:總則(NEQ ISO/DIS1 5874)；

GB/T2918-塑料試樣狀態調節和試驗的標準環境(IDT ISO 291)；

GB/T8806-塑料管材尺寸測量方法(EQV ISO 3126)；

GB/T19472.1-埋地用聚乙烯（PE）結構壁管道系統 第1部分：聚乙烯雙壁波紋管材

Polyethylene structure wall pipeline system for underground usage Part1：Polyethylene double wall corrugated pipes；

GB/T19472.2-埋地用聚乙烯（PE）結構壁管道系統 第2部分：聚乙烯纏繞結構壁管材

Polyethylene structure wall pipeline system for underground usage Part1：Polyethylene double wall corrugated pipes；

EN 13476-1:2001《無壓埋地排水排污用熱塑性塑料管系統 硬聚氯乙烯(PVC-U)，聚丙烯（PP）和聚乙烯（PE）的結構壁管系統一部分：管材，管件和管道系統的規范》中關于B型聚乙烯結構壁管部分的要求；

ISO 9969熱塑性塑料管材環剛度的測定。

五、技術參數

六、產品特點

1．DN1000mm管材環剛度內徑測量裝置；高剛度平穩無隙壓盤；150％高剛性無礙抗偏載；

2．精密無間隙滾珠絲杠、高剛性、高穩定性的門式載荷機架，機架尺寸可定制。

3．高精度測力傳感器，線性寬，穩定性好，保證載荷的測力精度。

4．高速率、低振動、免維護、靜音型交流伺服電機驅動系統。

5．電路板采用光電隔離設計，具有抗干擾能力強的特點。

6．內置以太網接口；方便的手持控制器，即停即行功能；操作靈活、隨意切換。

7．多種完善的試驗夾具，快速更換；可選T型工作臺、防旋轉夾具/附件裝置、環境系統、引伸計。

8．寬泛的測試速度0.001～600mm/min（可定制高速試驗機系統2m/min～25m/min）。

9．內置式全數字閉環、多通道、多功能、易操控的管材環剛度控軟件；多種標準方法（國標、國軍標、英標、美標、德標、日標、意標、俄標、法標、澳標、歐標等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。

10．試驗過程的自動控制、數據采集、處理、分析、存儲及顯示。

11．載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。

12．控制模式智能設置，控制方式之間無沖擊、平滑切換，加載、卸載平穩。

13．過程再現和數據再分析、曲線放大、比較、遍歷；曲線可自由放大和縮小；滿度自調。

14．操控軟件，采用模塊化、開放式編程、個性化設計，可自行調整。

15．標準模塊：權限管理模塊、試驗?zāi)K、控制模塊、分析模塊、查詢模塊、輸出模塊等。

16．操作提示和向?qū)Чδ堋?/span>

17．靈活的Excel或Word報告格式，可選擇、指定、排序、單獨、合并、多類型輸出。

18．網絡數據庫管理，可與多家聯網公司直聯。

19．試驗結束自動返回，智能、高效、快捷。

20．多重保護功能：試驗力過載保護；過流、過壓保護；試樣破斷時安全保護；試驗結束自動保護等。

七、主要配置
