一、 產品描述

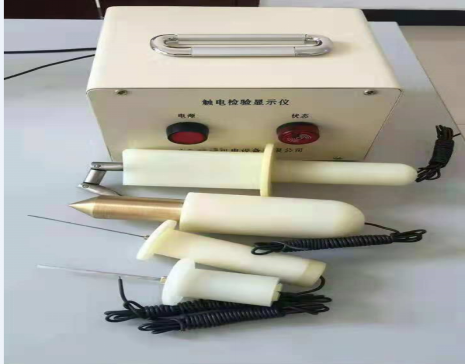

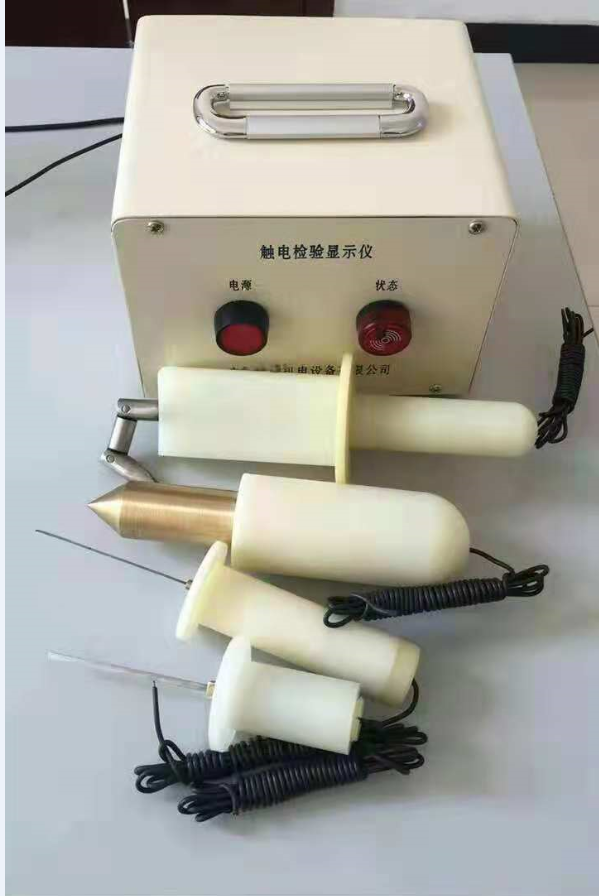

FCD標準試驗指完全模擬人的手指，前端金屬模擬手指采用不銹鋼（1Cr18Ni9Ti）材質制造，具有耐腐蝕、耐磨損的特點，確保了試驗的準確度；防護板及手柄部位采用絕緣效果較好的尼龍制作，手感好且安全、可靠。試驗電壓取安全特低電壓：～42V，對人體毫無危害。其中包括：標準直、彎觸指及配電指示箱

其原理為：利用金屬的導電特性，在安全電壓～42V的情況下，用標準試驗指探觸試件的每一個人體可能觸及的位置，利用蜂鳴器及指示燈來判斷試件是否合格。

二、適用標準

FCD防觸電試驗裝置是根據GB10979-89《家用和類似用途照明開關》、GB/T2099.1-1996《家用和類似用途插頭插座 第 一部分：通用要求》及GB16915.1-2003《家用和類似用途固定電氣裝置的開關 第 一部分：通用要求》的相關條款設計，專門做電器類產品防觸電保護試驗的試驗設備。

三、使用方法

1．將符合標準要求的導線一端連接到配電指示箱的端子“L”上，另一端連接到被試件的帶電部件上；

2．注：應保證被試件上的所有帶電部件均短接

3．根據具體試驗項目，將標準直觸指或彎觸指連接到配電指示箱的端子“N”；

4．將標準試驗指直接觸及帶電部件，以檢驗試驗線路是否正常，若蜂鳴器及指示燈發出警報，則線路正常，按配電指示箱上的復位按鈕解除警報，反之，檢查試驗線路；

5．將被試件按正常使用要求安裝；

6．接通配電指示箱電源，用標準試驗指探觸試件的每一個人體可能觸及的位置；

7．如果蜂鳴器及指示燈發出警報，則說明試驗指觸及帶電部件，試驗結果判定為不合格；反之，則合格；

四、注意事項

試驗時，按標準要求接入Z小橫截面積的導線進行試驗；然后再接入Z大橫截面積的導線進行復試。
