閥門排氣活門密閉通風性能綜合檢測設備

一、品牌型號

寶瑞通RF-FM

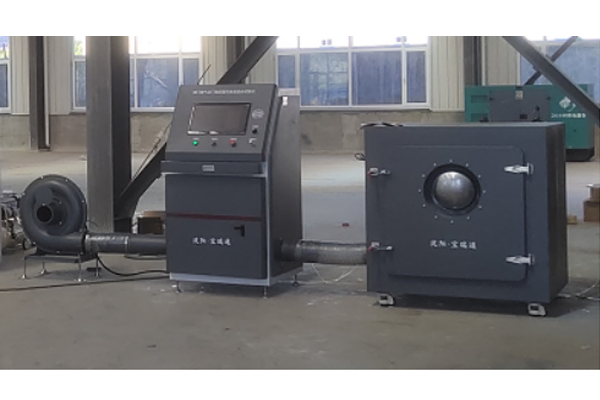

二、外觀結構

三、產品描述

閥門排氣活門密閉通風性能綜合試驗機是根據RFJ04-2009、 RFJ01-2002相關標準的要求設計制作的，主要用于檢測密閉閥門、自動（防爆超壓）排氣活門類防護設備的密閉性能和通風動力特性。

四、適用標準

RFJ04《人民防空工程防護設備試驗測試與質量檢測標準》

RFJ01《人民防空工程防護設備產品質量檢驗與施工驗收標準》

五、技術參數

1.流量法漏氣量測定范圍：0.02～2m³/h，精度：1.5%

2.通風量測定范圍：35～2200m³/h，精度：1.5%

3.壓力變送器：0-400Pa精度0.5%

4.供電要求：AC 380V、5kW

5.設備占地尺寸：長×寬×高5047×2485×1700

試件箱外形尺寸：長×寬×高=1440×1300×1370

6.由計算機、空氣質量流量計、高精度壓力變送器、風機等組成的檢測系統。

六、設備特點

1.本設備可用于檢測多種不同規格類型的密閉閥門、（超壓/自動）排氣活門類防護設備，包括密閉閥門、超壓排氣活門及自動排氣活門。檢測過程安全合理，操作方便。

其中，通風性能的動壓采用變頻控制的高壓離心風機作為氣源發生器，密閉性能采用具有正負壓輸出功能的靜音無油式真空泵作為氣源發生器，氣源安全，輸送穩定、可靠。

2.采用進口高精度（1.5級）氣體質量微小流量傳感器取代以往其它廠家配套的低精度（2.5級）浮子式流量計，不僅顯著提高了微小漏氣量的測試精度，而且由于其高達100:1的寬量程比，可保證全量程范圍內（0.02～2m3/h）的測試精度。

3.采用高性能變頻自動調速技術，取代以往人工調節閥門開度的方式控制風壓、風量，不僅可實現全自動檢測功能，縮短測試時間、降低人為誤差和勞動強度，還可精卻控制壓力，使之精卻至目標值的1％或1Pa。

4.采用完全符合國家標準的測試方法，靜壓、全壓讀數精卻可靠；

5.設計了方便可靠的“通用型密閉閥門連接盤”，可連接DN200～DN800的6種不同規格的密閉閥門。

6.在上述“通用型密閉閥門連接盤”上可連接專用的“活門密閉性能接管”，可連接DN150～DN300的不同規格的（超壓/自動）排氣活門。
