AQW-NC安全網耐沖擊貫穿測試儀詳情

一、主要用途

依據GB5725-2009Z新國家標準研發，主要用于檢測安全網的耐沖擊性能和貫穿性能。

二、儀器特征

 1、測試架采用多模塊設計理念，可以實現安全網和安全帶的試驗。后期如果您們上安全帶整體動態和整體靜態試驗，把所需部件直接安裝到位，配上控制系統就可以直接實現安全帶試驗。無需再另外搭建測試架或修改測試架。

2、鋼球提升裝置成功實現了自鎖式釋放結構，在斷電時保持釋放器鎖止?fàn)顟B(tài)，通電釋放，防止突然停電或短路帶來的安全隱患；

3、鋼球懸吊裝置摒棄焊接式，國內采用旋轉式結構。因?yàn)閼覓禳c(diǎn)距離架子站立點位置約1.5米（試驗要求鋼球沖擊樣品的幾何中心點，式樣Z大尺寸是6米X3米，所以中心點距邊的距離為1.5米），這個距離安裝及維護很不方便也不安全，我們首創旋轉式。安裝維護非常方便，安全性也大大提高。

4、根據腳手架的安裝規范的距離要求以及常用安全網的尺寸，我們獨特設計的試樣架，可以實驗三種尺寸的試驗。之前市面上包括我們的二代都是實現一種或兩種尺寸實驗。

5、實驗要求有幾個不同的試驗高度，需要進行測試。我們采用恒轉矩電磁感應式測試結構。測試的準確度大大高于激光測試或超聲波測距，也高于利用電機或電動葫蘆線圈計算尺寸的精度。

三、主要技術指標

1、安全網沖擊鋼球：直徑500±10mm，質量100±1kg

2、安全網沖擊試樣尺寸：3米X6米；1.5米X6米；1.8米X6米（其它特殊尺寸另行商議）

3、沖擊鋼球距安全網距離：0-7米，高度可調節，并顯示高度。

4、電動提升、釋放沖擊物。

6、工作電源： AC220V，50Hz。

7、設備占地面積：7米X7米,同時要有吊車等活動空間以便設備的安裝

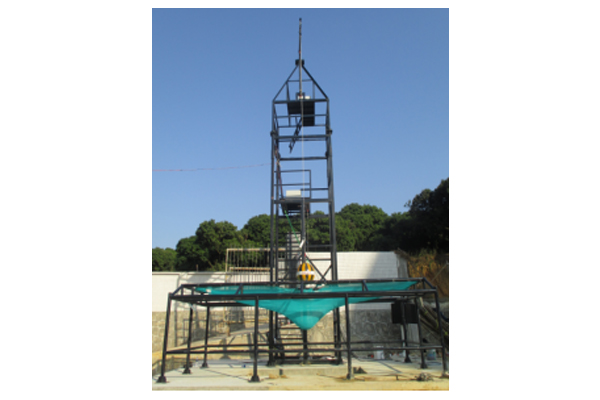

8、測試架，圖片供參考。供方提供地基圖紙，需方按照圖自行組織地基施工。

四、適用標準

GB 5725-2009  《安全網》
